Противопожарный узел Барьер 800*800
Доставка
Аксессуары
Предназначен для прохода сгораемых конструкций зданий — потолков, стен или кровли.

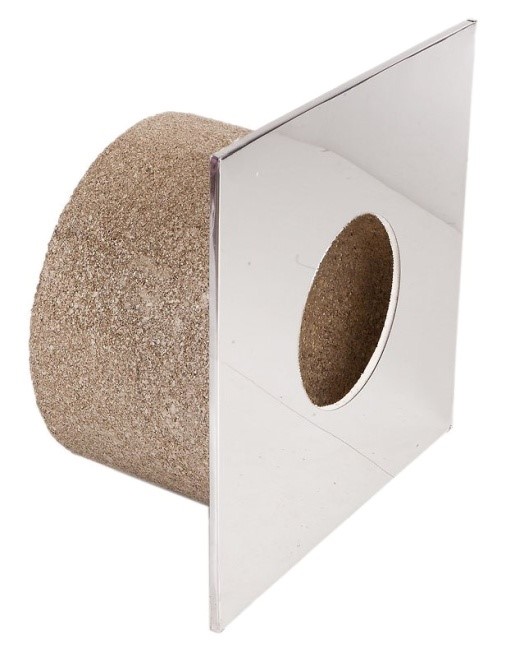

Комплект ППУ состоит из Вермикулитовой гильзы с толщиной стенки 50 мм и фланца.
Внутренний диаметр гильзы 250 или 350 мм.
Высота гильзы определяется исходя из толщины прохода сгораемой конструкции. (300 мм или 400 мм)
Дополнительный фланец позволяет выполнять закрытые проходы. (размеры сторон от 580 мм до 980 мм с шагом 100 мм)
Подбор размера фланца производится исходя из размеров «распила» конструкции и максимально возможного удаления горючих материалов от поверхности дымовой трубы.
|
Размер фланца |
Высота гильзы |
Диаметр гильзы |
Подходит для трубы (внутренний/внешний диаметр) |
|
|
внутренний |
внешний |
|||
|
780х780 |
300 |
250 |
350 |
120/200 |
|
780х780 |
300 |
250 |
350 |
150/230 |
|
780х780 |
300 |
350 |
450 |
200/300 |
|
780х780 |
400 |
250 |
350 |
120/200 |
|
780х780 |
400 |
250 |
350 |
150/230 |
|
780х780 |
400 |
350 |
450 |
200/300 |
